Насос П6ППВ шестеренний для в’язких речовин НШ-100-5 для бітуму аналог

Опис

Насос П6ППВ шестеренний для в’язких речовин НШ-100-5 для бітуму аналог

Насос шестеренний марки П6-ППВ призначений для перекачування патоки в’язкістю від 0,14-12 Па*с на підприємствах цукрової промисловості, також може використовуватися для перекачування будь-яких інших в’язких рідин у харчовій, хімічній та інших галузях промисловості.

Конструкція насоса П6-ППВ

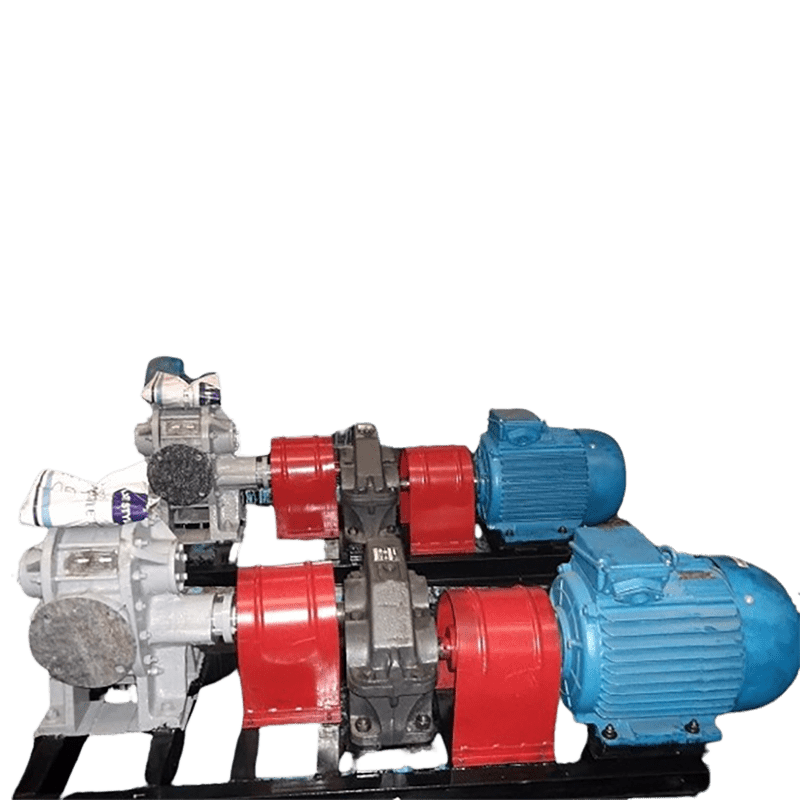

Насос шестеренний марки П6-ППВ складається з насоса, одноступеневого циліндричного редуктора, двох муфт, електродвигуна, що монтуються на загальній зварній плиті. Насос складається зі сталевого корпусу зі всмоктувальним і нагнітальним патрубком, однієї пари робочих шестерень і двох чавунних кришок із запресованими в них підшипниками ковзання Сталевий корпус, затиснутий між двома чавунними кришками за допомогою шпильок, є камерою насоса.

Робочі шестерні, виконані з низьколегованої сталі, насаджені на паралельні вали і приводяться в обертання від електродвигуна через одноступеневий циліндричний редуктор. Вали насоса обертаються на підшипниках ковзання, у місці виходу ведучого вала з корпусу насоса є сальник із м’яким набиванням.

Принцип роботи простий і полягає в тому, що під час обертання рідина, яка заповнює западини шестерень, переміщується вздовж внутрішньої стінки корпусу насоса до того моменту, поки не відбудеться зчеплення зубів. Внаслідок цього починається виштовхування рідини під тиском у напірний патрубок.

Технічні характеристики насоса П6-ППВ

Продуктивність по патоці, м3/год – 30

Тиск, МПа (атм.) – 0,5 (5)

Частота обертання робочих шестерень, С-1 (об/хв) 7,8 (465)

К.К.Д., % – 54

Динамічна в’язкість патоки, що перекачується, Па*С –  0,14 -12

Редуктор циліндричний одноступеневий – 3,15

Потужність, кВт – 15

Габаритні розміри: 1625

довжина – 560

ширина – 555

висота – 555

Маса, кг, не більше – 450
